Системы подъема флагов электрифицированные

Современные тенденции по оснащению спортивных сооружений зачастую требуют применения различных электрических систем подвеса и подъема флагов, рекламных и спонсорских баннеров, плакатов с лозунгами и т.п.

Наша компания разработала линейку типовых систем для их размещения.

Для трапеций подвеса чаще всего применяются сварные алюминиевые фермы разнообразной формы и размеров, обеспечивающие необходимую жесткость конструкции и ее легкость. В качестве устройств подъема используются электрические лебедки различных типоразмеров и архитектуры. Линейка разнообразных блоков с подшипниками и без обеспечивает простейшую из возможных схем протяжку тросов, обладающую высокой надежностью и плавностью работы.

Мы готовы разработать электрическую систему подъема флагов согласно требованиям Заказчика.

Система подъема флагов электрифицированная модульная

Обработка видео...

Общее описание систем

Все Системы продаются полностью укомплектованными: перед началом установки не будет необходимости  закупать дополнительные детали или дорабатывать конструкцию.

По желанию Заказчика любая из Систем  может быть дополнена флагами из плотного полиэстера со специальными карманами, предназначенными  для установки утяжелителей.

Предусмотрены все меры для обеспечения безопасности эксплуатации Систем, обозначенные в правилах  охраны труда:

- трапеции с флагами подвешиваются минимум на 3-х независимых тросах (обязательное требование правил безопасности эксплуатации подъемных установок); даже если оборвется один из тросов, два других  удержат трапецию в горизонтальном положении, что невозможно при использовании систем, в которых  трапеция подвешивается на одном тросе или нескольких тросах, соединяющихся в один;

- блок независимых концевых выключателей, обеспечивающих отключение и остановку электропривода  в заранее определенных верхнем и нижнем положениях вне зависимости от режима работы (автоматический/полуавтоматический);

- тросовые прижимы (по одному на каждый независимый трос) исключают перекосы и перехлесты тросов и  обеспечивают равномерное натяжение всех тросов и идеальную синхронность их намотки на барабан;

- все тросы имеют не менее чем 9-ти кратный запас прочности против разрывного усилия троса в целом;

- диаметр барабанов и обводных блоков превышает диаметр применяемых тросов не менее чем в 30 раз,  имеют необходимые приспособления против защемления и выпадения троса из ручья;

- барабаны для однослойной укладки тросов снабжены ребордами и имеют винтовую нарезку с глубиной  канавок более 0.5 диаметра троса;

- крепежные петли на тросах оснащаются коушем и закрепляются не менее чем тремя хомутами;

- аварийный ручной привод с аварийным выключателем питания, обеспечивающим безопасность в случае  неожиданной подачи электропитания.

Высокая степень влагозащиты всех деталей позволяет использовать Системы даже в помещениях с высокой  влажностью (ледовых аренах, бассейнах). Любая из систем может быть адаптирована для использования на  открытых спортивных площадках, футбольных стадионах.

Фото основных комплектующих систем
Каталог систем
Стандартная комплектация системы подъема флагов

Система подъема флагов обычно состоит из следующих элементов:

  • лебедка электрическая (индивидуальная разработка),
  • пульт управления лебедкой (индивидуальная разработка),
  • держатель для флагов (индивидуальная разработка),
  • блоки настенные/потолочные,
  • трос металлический,
  • метизы для крепления элементов системы,
  • флаги.
Пульты управления лебедкой

Управление электрической лебедкой происходит при помощи пульта. Он может быть размещен в непосредственной близости от лебедки или вынесен в операторскую.

Наличие в комплекте поставки пульта управления позволяет реализовать следующие функции:

  • плавный пуск/оставновка,
  • радиоуправление лебедкой,
  • остановка на заданных высотах,
  • регулировка скорости подъема,
  • сенсорный экран,
  • DMX-модуль управления,
  • Enternet-модуль управления.

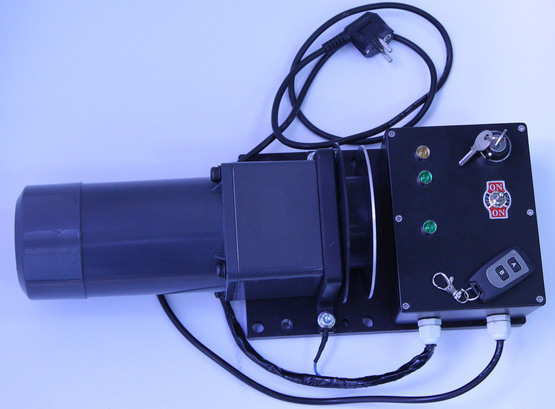

Электрические лебедки

Система подъема флагов комплектуется электрической лебедкой, разработанной специалистами Центра спортивных разработок. Мы готовы предложить как типовые решения, так и лебедки по индивидуальному проекту.

Электрические лебедки отличаются друг от друга по следующим характеристикам:

  • грузоподъемность,
  • канатоемкость,
  • количество барабанов для намотки троса,
  • скорость намотки,
  • масса,
  • электропитание (1ф 220В/50Гц или 3ф 220/380В 50Гц),
  • влагозащищенность,
  • габаритные размеры,
  • зона установки (мостки, стена, пол, потолок).
Держатели для флагов

Мы предлагаем к поставке держатели любой длины. Их длина зависит от количества флагов, которые необходимо разместить.

Держатели флагов, разработанные специалистами Центра спортивных разработок, отличаются простотой исполнения, прочностью, добротностью, качеством используемых материалов.

В конструкции держателя может быть предусмотрена возможность регулировки высоты флагов относительно друг друга (при награждении победителей соревнований).

Как мы работаем?

Запрос

Вы направляете запрос на электронный адрес info@s-d-c.ru, через форму на сайте или по телефону +7 (812) 931-98-17.­

Разработка

Наш специалист направляет Вам анкету с вопросами, ответы на которые позволят нам оперативно разработать подходящую систему.

Предложение

На основании полученных данных мы готовим коммерческое предложение на поставку системы.

Поставка­

Если предложение Вас устроило, мы готовим счет и договор. Если нет - дорабатываем предложение согласно Вашим пожеланиям. ­

Система подъема флагов с трапецией 7,5 м (СПФ-МД-7) и индустриальным модулем радиоуправления, установленная в спортивно-оздоровительном комплексе

Система подъема флагов с трапецией 7,5 м (СПФ-МД-7) и индустриальным модулем радиоуправления, установленная на ледовой арене

Система подъема флагов с трапецией 5,0 м (СПФ-ВЛ-5), установленная в спортивном комплексе (флаги не подвешены)

Системы для подъема флагов с трапециями длиной 2,5 и 10,5 м в легкоатлетическом манеже (индивидуальная разработка)

Флаги на трапециях длиной 2,5 и 4 м на ледовой арене (индивидуальная разработка Системы)

Системы для подъема флагов с трапециями длиной 2,5 и 10,5 м в зале единоборств (индивидуальная разработка)
