Системы подъема флагов электрифицированные многотросовые (СПФ-МТ)

­­

Технические характеристики

- максимальная высота подъема – 30 м,

- канатоемкость каждого из ручьев для укладки  независимых тросов в один слой – до 30 м;

- скорость подъема: 8-15 м/мин (регулируемая);

- тросовые прижимы, исключающие перекос тросов во  время намотки;

- питание: 3-ф, 220/380В до 750Вт или 1-ф 220В до 600 Вт;

- встроенный блок концевых выключателей;

- встроенный или внешний электронный блок управления  с переключателем;

- полуавтоматический/автоматический  режим работы;

- кнопочный пульт управления с кабелем длиной 10 м;

- порошковая окраска;

- высокая степень влагозащиты для использования на  ледовых аренах/катках;

- возможность регулировки высоты подвеса флагов  относительно друг друга;

- бесшумность работы за счет применения в конструкции  шариковых подшипников качения и безлюфтового  редуктора.

АртикулКраткое описание
СПФ-МТ-5Приспособление для поднятия флагов электрифицированное многотросовое: привод с 3-мя независимыми тросами, сборно-разборная трапеция для размещения флагов шириной до 5 м из алюминиевого профиля (до 5 флагов)
СПФ-МТ-7Приспособление для поднятия флагов электрифицированное многотросовое: привод с 3-мя независимыми тросами, сборно-разборная трапеция для размещения флагов шириной до 7,5 м из алюминиевой фермы (до 7 флагов)
СПФ-МТ-10Приспособление для поднятия флагов электрифицированное многотросовое: привод с 4-мя независимыми тросами, сборно-разборная трапеция для размещения флагов шириной до 10,0 м из алюминиевой фермы (до 10 флагов)
СПФ-МТ-18Приспособление для поднятия флагов электрифицированное многотросовое: привод с 5-6-ю независимыми тросами, сборно-разборная трапеция для размещения флагов шириной до 18 м из алюминиевой фермы (до 18 флагов)
СПФ-МТ-24Приспособление для поднятия флагов электрифицированное многотросовое: привод с 6-7-ю независимыми тросами, сборно-разборная трапеция для размещения флагов шириной до 24 м из алюминиевой фермы (до 24 флагов)
СПФ-МТ-индПриспособление для поднятия флагов электрифицированное многотросовое: индивидуальная разработка, предназначено для размещения и поднятия/спуска любого количества флагов

Комплектация

1. Электрифицированный привод с независимыми тросами – 1 шт.

Малогабаритный электрифицированный привод приспособления может размещаться в любом  удобном месте: на технологических мостках, на стене, на полу. Тросовые прижимы (по одному на  каждый независимый трос) исключают перекосы и перехлесты тросов во время их намотки на барабан.  Изменяемое положение прижимов позволяет регулировать угол захода тросов на барабан, что  значительно упрощает установку.

2. Электронный блок питания и управления (встроенный или внешний) - 1 шт.

3. Блок концевых выключателей (командоаппарат), встроенный – 1 шт.

Блок регулируемых концевых выключателей (командоаппарат) обеспечивает остановку трапеции в  заданных верхнем/нижнем положениях.

4. Блок обводной диаметром не менее 100 мм с подвижным креплением и подшипником качения – 1 компл.

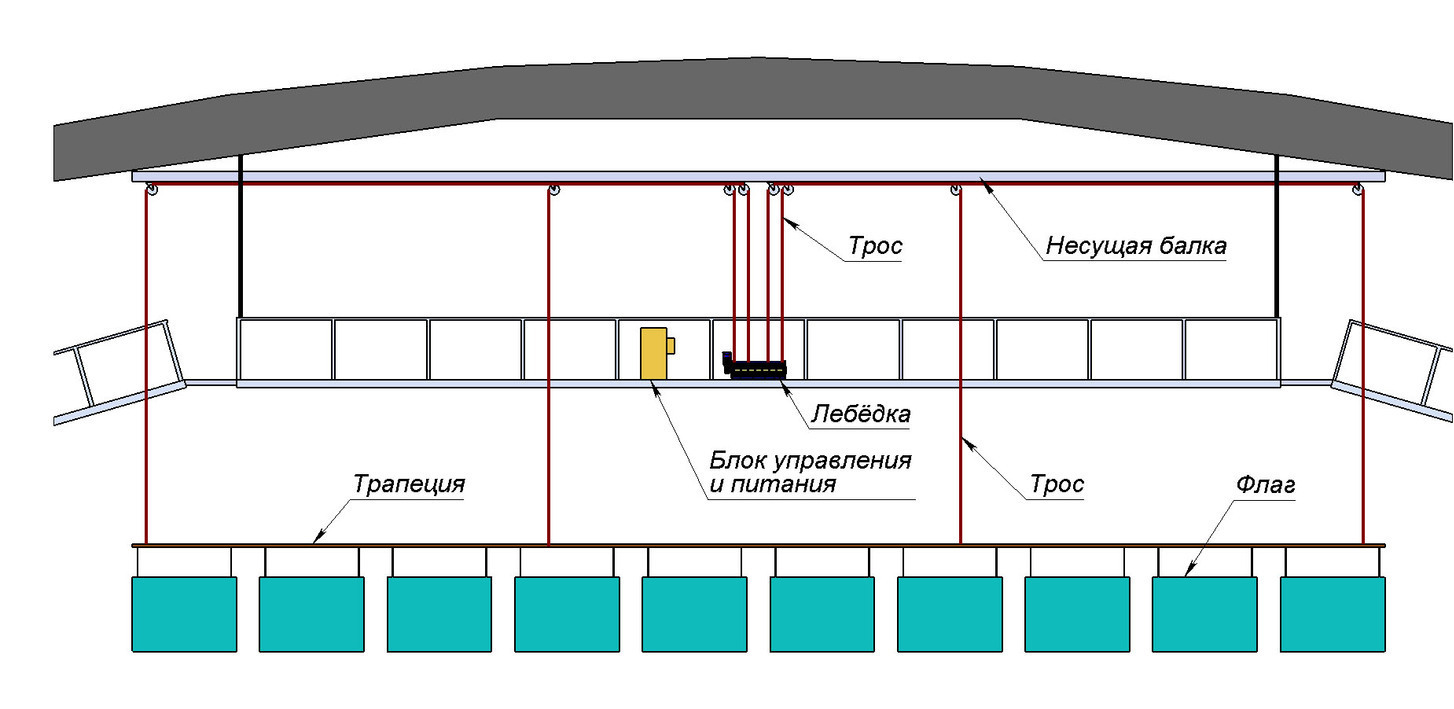

Система блоков, входящая в комплект, позволяет провести тросы через любые конструкционные элементы  Объекта и разместить трапецию с флагами в оптимальном положении.

5. Трос подвесной – 1 компл.

6. Талреп – 1 компл.

7. Трапеция сборно-разборная для подвешивания флагов из алюминиевого профиля или алюминиевой  фермы – 1 шт.

8. Древки быстросъемные с возможностью изменения высоты относительно друг друга – 1 компл.

Общее описание

Все Системы продаются полностью укомплектованными: перед началом установки не будет необходимости  закупать дополнительные детали или дорабатывать конструкцию.

По желанию Заказчика любая из Систем  может быть дополнена флагами из плотного полиэстера со специальными карманами, предназначенными  для установки утяжелителей.

Предусмотрены все меры для обеспечения безопасности эксплуатации Систем, обозначенные в правилах  охраны труда:

- трапеции с флагами подвешиваются минимум на 3-х независимых тросах (обязательное требование правил безопасности эксплуатации подъемных установок); даже если оборвется один из тросов, два других  удержат трапецию в горизонтальном положении, что невозможно при использовании систем, в которых  трапеция подвешивается на одном тросе или нескольких тросах, соединяющихся в один;

- блок независимых концевых выключателей, обеспечивающих отключение и остановку электропривода  в заранее определенных верхнем и нижнем положениях вне зависимости от режима работы (автоматический/полуавтоматический);

- тросовые прижимы (по одному на каждый независимый трос) исключают перекосы и перехлесты тросов и  обеспечивают равномерное натяжение всех тросов и идеальную синхронность их намотки на барабан;

- все тросы имеют не менее чем 9-ти кратный запас прочности против разрывного усилия троса в целом;

- диаметр барабанов и обводных блоков превышает диаметр применяемых тросов не менее чем в 30 раз,  имеют необходимые приспособления против защемления и выпадения троса из ручья;

- барабаны для однослойной укладки тросов снабжены ребордами и имеют винтовую нарезку с глубиной  канавок более 0.5 диаметра троса;

- крепежные петли на тросах оснащаются коушем и закрепляются не менее чем тремя хомутами;

- аварийный ручной привод с аварийным выключателем питания, обеспечивающим безопасность в случае  неожиданной подачи электропитания.

Высокая степень влагозащиты всех деталей позволяет использовать Системы даже в помещениях с высокой  влажностью (ледовых аренах, бассейнах). Любая из систем может быть адаптирована для использования на  открытых спортивных площадках, футбольных стадионах.
